東莞正航儀器設備有限公司介紹儲油柜的維護保養介紹
1要保持兩油位表的玻璃面清晰,以便觀察儲油柜的油面。
2儲油柜表面應無銹痕,如發現油漆脫落,在變壓器檢修時應除銹、涂漆。
3變壓器運行期間,應定期抽取儲油柜油樣,進行化驗分析,檢驗油的劣質程度,如發現問題及時處理。
4油樣化驗時,發現油中含有水份其原因有二:
5 吸濕器內的硅膠沒有及時更換,潮氣進入隔膜袋內冷凝成水(在變壓器停止15個小時,有可能發生)從隔膜袋破裂處流進了儲油柜內的油中。
6密封膠墊老化,密封不嚴,雨水滲漏到了儲油柜內的油中。.
7發現有滲漏現象時,應檢查隔膜袋和各處的密封膠墊。對隔膜袋內充入2KPa的氣體壓力,試驗30min,無發現滲漏才能使用。若隔膜袋己損壞應更換。
8變壓器開始運行或環境溫度變化,而磁力式油表指針的指向不隨著變化其原因有：
9儲油柜內進入了氣體,使隔膜袋癟了,隔膜袋下沉到油中而壓住了油位表的浮球。12.7.5.2磁力式油位表的磁偶合因長期使用而失去了磁力。
10磁力式油位表的浮球因密封不嚴,滲進了變壓器油,失去了浮力。
11出現上述現象,可暫時用管式油位表觀察油位。待變壓器檢修時,找出原因,消除缺陷。12.7.6注意事項
12儲油柜注油時不得使用真空注油,否則真空后隔膜袋凸出與柜底聯管產生割切情況,極易把袋破壞,應先用濾油泵向油箱注油，待將到箱頂時，經脫氣后按上述方法向儲油柜注油。
13如需變壓器整體真空注油時,應先把儲油柜聯管拆下,加上堵板或關閉蝶閥,待油將到箱頂尚有一定距離時停止注油,靜放一段時間,使油中混合氣體上升,經脫氣后接油枕聯管,再向儲油柜注油。
14向儲油柜注油時有高空作業,同時在排氣時可能有溢出或噴油現象,因此,在操作時必須考慮安全措施。
15儲油柜油量不足時,應從集氣室注油管路處加油,不得從儲油柜上排氣塞注油。
16吸濕器
17吸濕器
的結構如圖38

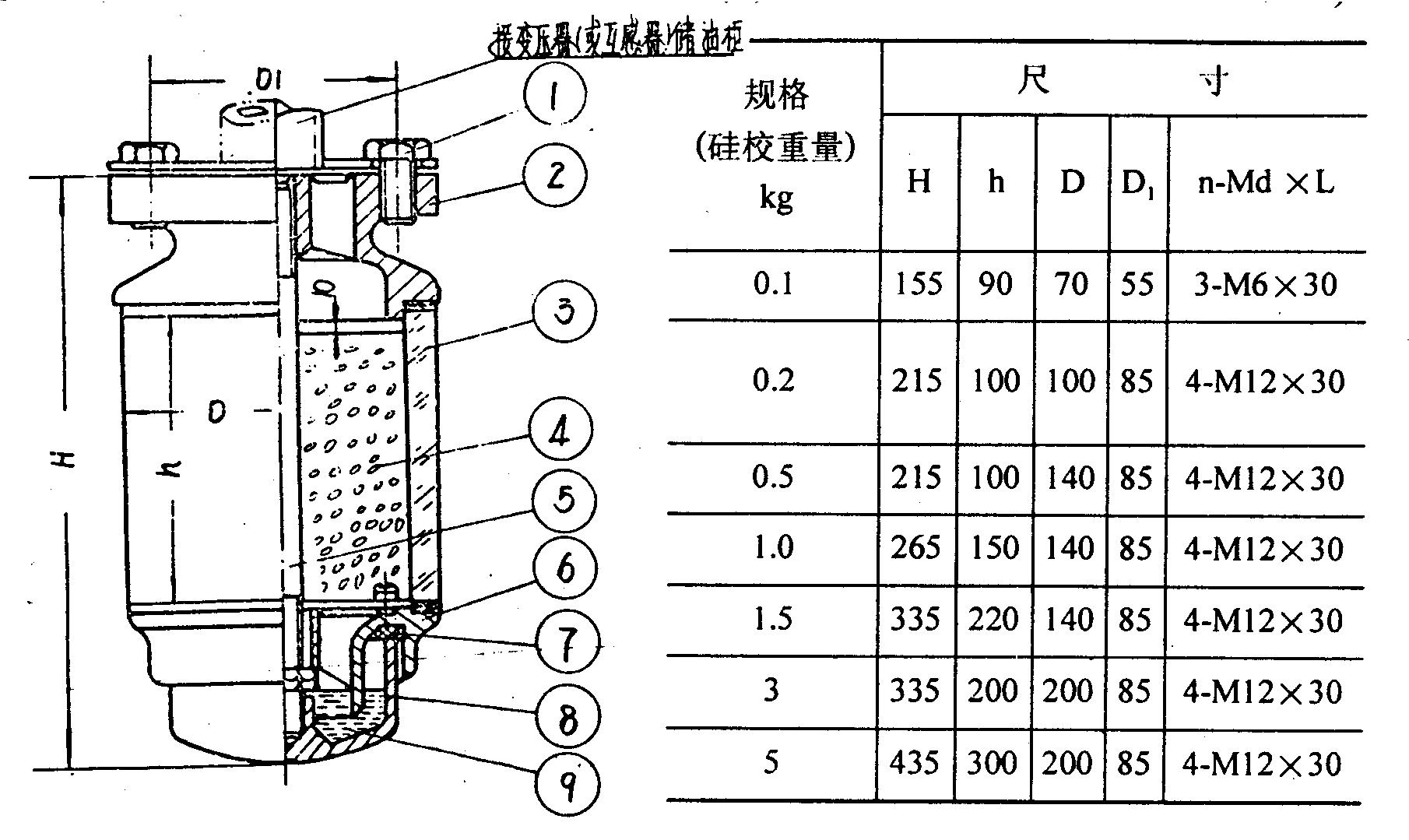

圖38吊式吸濕器
-
螺栓n.Md×L (2)法蘭盤 (3)玻璃管 (4)變色硅膠 (5)螺桿 (6)座
(7)密封墊圈(用于儲存和運輸,正常使用時必須拆除) (8)罩 (9)變壓器油
18工作原理變壓器由于負載或環境溫度的變化,使變壓器油的體積發生脹縮,迫使儲油柜內的氣體通過吸濕器進行呼吸,以消除空氣中的雜物和潮氣,保持變壓器內油的絕緣強度。
19使用與維護
20使用前必須檢查玻璃管不應破裂,變色硅膠的顏色應為紫色。
21檢查玻璃管上下的密封墊圈是否裝好。
22變壓器硅膠干燥狀態下呈紫色,當吸收潮氣則變?yōu)闇\紅色,說明硅膠己失去吸濕功能,須予以更換。
23更換硅膠時應拆下法蘭螺絲,將吸濕器從變壓器上拆下,從法蘭出口處倒出或裝入硅膠。(顆糙度為4-8mn)
24受潮后的硅膠可在100℃-180℃下烘焰,直至硅膠變?yōu)樽仙?br />
25應經常監視吸濕器油封的地是否變臟或地面高度低于地面線,若出現上述情況。應添注或更換變壓器油。
26變壓器吊芯檢修時,為避免線圈受潮即使在規定的時間內,裸露時間也是越短越好修后的組裝事先應進行周密的考慮。其出發點是盡量使鐵芯線圈與空氣的接觸時間最短,在此前提下制定回裝程序。
24箱式和鐘罩式雖然本體形式不同,但大體上的回裝順序還是相同的,只是箱式在放入鐵芯線圈后即可注油，而鐘罩式則在上部箱殼吊裝及油箱連接面密封好后方可注油。
