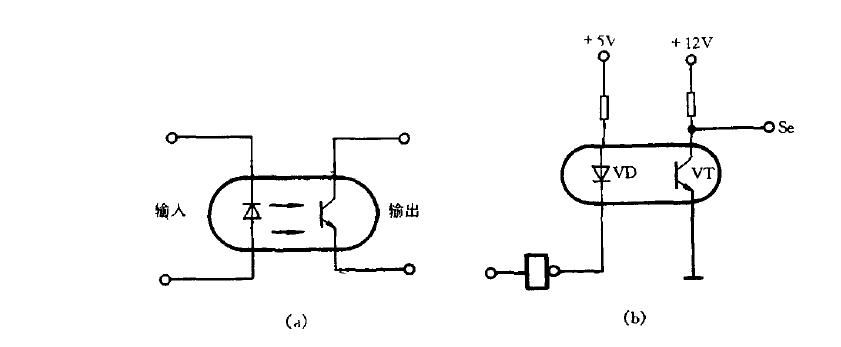

★.如圖6—43所示。光電耙合器是由發光源(例如發光二極管)和受光器(例如光敏電阻和光敏晶體管等)兩部分組成，把發光源和受光器組裝在同一個密閉的管殼內，連接發光源的管腳作為輸入端，連接受光器的管腳作為輸出端，其電路如圖6—43(a)所示。在輸入端加電信號，發光源發光，受光器在光照后，由于光敏效應產生了光電流由輸出端輸出，這樣就實現了以光為媒介的電信號傳輸，而光電穩合器輸入和輸出端在電氣上是完全絕緣的，因此光電混合器是一種能有效地隔離噪音，抑制干擾的新型半導體器件。
它在電路中的工作電路如圖6—43(b)所示。




★.當控制信號為高電平時，反相成為低電平，發光二極管四發光，光敏三極管W處于導通伏態，輸出信號為低電平，當控制信號為低電平時，反相成為高電平，VD不發光，VY截止，輸出信號為高電平。http://www.hddcyq.com
